Lưới đục lỗ bằng thép không gỉ 316L Tấm băng tải kim loại

Thông số kỹ thuật của băng chuyền tấm kim loại

• Vật liệu:thép carbon, SS 201, SS 304, SS 316.
• Độ dày tấm:0.8 mm, 1 mm, 1.2 mm, 1.5 mm, 2 mm, 2.5 mm, 3 mm.
• Chiều kính thanh kết nối:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Đàn gậy:19.05 mm, 25.4 mm, 31.75 mm, 38.1 mm, 50.8 mm, 76.2 mm.
• Chiều rộng của tấm dây chuyền:200 mm đến 4.000 mm.
• Chiều dài dây đai:tùy chỉnh.
• Điều trị bề mặt:Đem nóng kẽm, đen.

Ưu điểm sản phẩm

Vòng dây chuyền vận chuyển tấm đục bằng thép không gỉ

1Xây dựng lưới mở để thoát nước nhanh và lưu thông không khí tự do

2- Bề mặt nâng phẳng

3- Dễ dàng làm sạch

Vành băng vận chuyển tấm đục

Bảng đục được kết hợp với các tấm chuỗi đục liên tục, các lỗ trên bề mặt cung cấp hiệu suất phân tán nhiệt tuyệt vời cho việc vận chuyển các sản phẩm, chẳng hạn như bánh quy,bánh mì và các sản phẩm nóng khác. Perforations cho phép lỗ trong dây đai thay đổi từ 0 đến rất lớn.

Vành đai vận chuyển tấm đục có thể được làm thành các mẫu khác nhau. Bạn có thể chọn mẫu phù hợp để phù hợp với ứng dụng của bạn và các điều kiện sử dụng chi tiết.Mở của lỗ đục có thể được tùy chỉnh theo yêu cầu của bạn.

Vành băng chuyền dây chuyền hình tròn.

Bề mặt tấm dây chuyền được sản xuất thành một số hình quả cầu tròn nâng cao với đường kính khác nhau.bề mặt nâng hoặc cong cung cấp hiệu suất chống trượt tuyệt vời để ngăn chặn sản phẩm vận chuyển rơi xuống mặt đấtCác tấm dây chuyền tròn có thể được thêm vào với baffle ngang và tấm bên để phân loại và bảo vệ.

1) Máy chế biến thực phẩm đông lạnh

2) Máy xử lý nhiệt

3) Máy chế biến thực phẩm đóng hộp

4) Máy thủy tinh

5) Máy chế biến thực phẩm biển

6) Máy hóa học
7) Máy kim loại bột

8) Máy vận chuyển chung

9) Máy sấy liên tục

10) Máy vận chuyển đặc biệt

Vật liệu dây chuyền vận chuyển	Sợi thép không gỉ
Vòng dây chuyền vận chuyển thép không gỉ Rod Pitch ((mm)	5 6 7 7 10 13 15 15 18 20 20 19
Chiều kính dây ((mm)	1 1 1 1 2 2 2 3 3 3 2 3 5 5
Loop Edge	cạnh vòng lặp đơn và đôi
Đường quay xoắn ốc ((mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Chiều rộng tổng thể ((mm)	300-4200

Vành băng vận chuyển tấm kim loại dây chuyền

băng chuyền đường perforated

băng chuyền đường perforated

SPROCKET 32B-1 Z10

Chuỗi cuộn - ANSI, BS/DN, chống ăn mòn và các loại gắn kết
Chuỗi cuộn là các thành phần và phụ kiện quan trọng trong toàn bộ hệ thống băng chuyền.Chúng được sử dụng kết hợp với bánh răng cuộn như hệ thống ổ đĩa để đảm bảo ổn định và trơn tru vận chuyển và truyền. Chúng tôi có thể cung cấp tất cả các loại chuỗi cuộn cho bạn. Chỉ cần tham khảo các giới thiệu sau đây, và quyết định một trong những phù hợp với bạn. Đối với các thông số kỹ thuật chi tiết,bạn có thể có được chúng theo ba cách:
Chuỗi cuộn chuẩn ANSI là chuỗi truyền tải điện được sử dụng rộng rãi nhất ở Mỹ.các chuỗi Nitro ANSI được xây dựng để xử lý một loạt các ứng dụng trên nhiều ngành công nghiệpTiêu chuẩn chất lượng nghiêm ngặt đảm bảo mỗi chuỗi luôn tuân thủ các yêu cầu của chúng tôi về sức mạnh và độ tin cậy.Chuỗi ANSI có nhiều tùy chọn bao gồm nhiều chuỗi cho các ứng dụng với yêu cầu mã lực cao hơn.

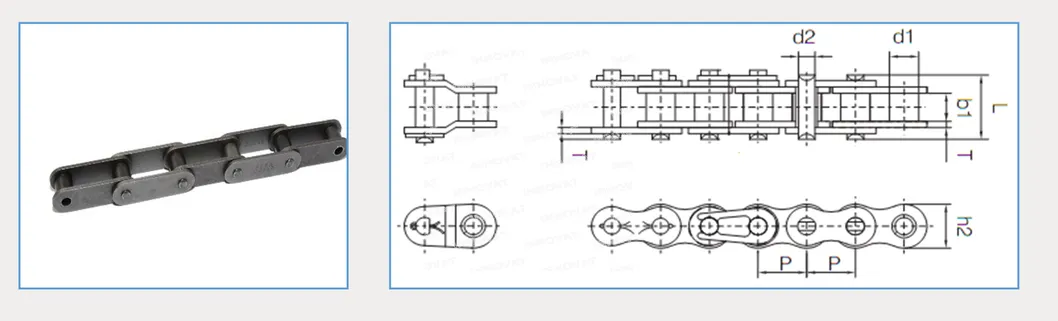

Số chuỗi	Động cơ	Chiều rộng bên trong	Chiều kính cuộn	Chiều rộng tổng thể	Chiều kính chân	Chiều cao tấm	Độ dày tấm
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40-1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41-1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50-1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60-1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80-1	1	5/8	0.625	1.287	0.312	0.949	0.125
100-1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

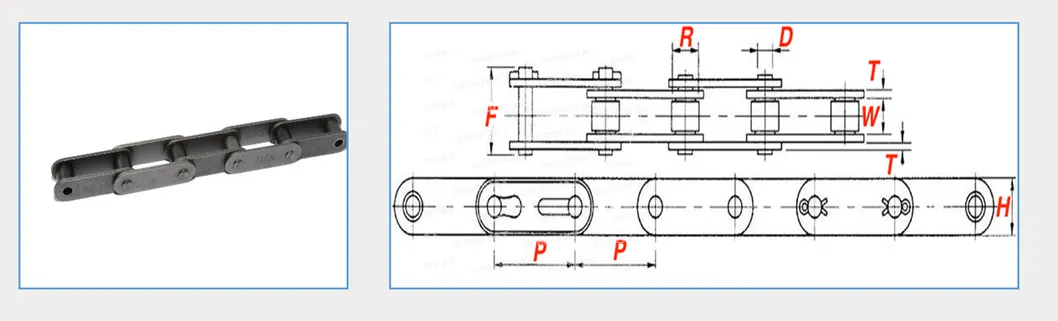

Kết hợp các liên kết dài gấp đôi so với chuỗi cuộn thông thường, chuỗi cuộn được thiết kế cho các ổ đĩa dài, các ứng dụng tốc độ thấp đến trung bình và sử dụng bánh răng có ít nhất 24 răng.Chúng đã được sản xuất với tấm bên dày hơn để xử lý tải trọng làm việc cao hơn so với chuỗi tiêu chuẩnVới một tấm bên mạnh mẽ hơn, chuỗi cuộn nặng duy trì sức mạnh và sự ổn định trong thời gian dài hơn.

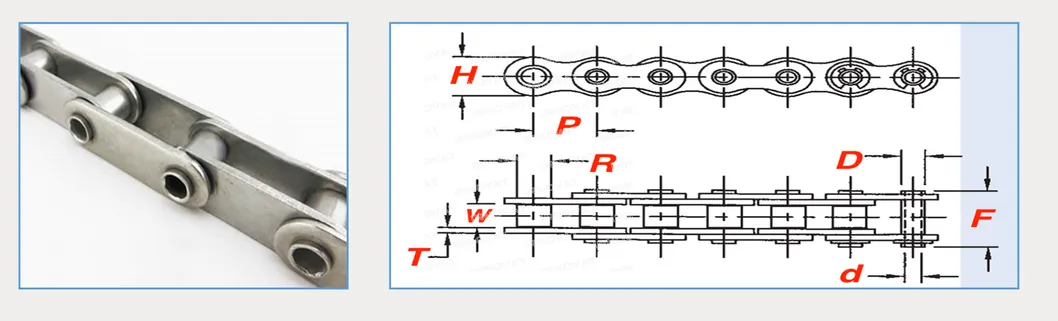

Chuỗi xích chân rỗng về cơ bản là giống như một chuỗi xích chân rỗng tiêu chuẩn chỉ với "những chân rỗng".nhưng nó cũng cho bạn khả năng để đặt các chân mở rộng thông qua chuỗi để vận chuyển sản phẩmNhiều ứng dụng bao gồm: bánh mỳ, máy vận chuyển trên cao, thang máy, gia cầm, nông nghiệp và nhiều ứng dụng khác.

Kích thước	Độ cao (P)	(W)	(R)	(D)	(d)	Chiều dài chân rỗng	(F)	(H)	(T)	Trọng lượng
40 mã lực	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472"	0.059"	0.35 lbs/FT
50 mã lực	0.625"	0.375"	0.400"	0.283"	0.202"	0.854"	0.854"	0.591"	0.079"	0.58 lbs/FT
60 mã lực	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094"	0.81 lbs/FT
80 mã lực	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 lbs/FT

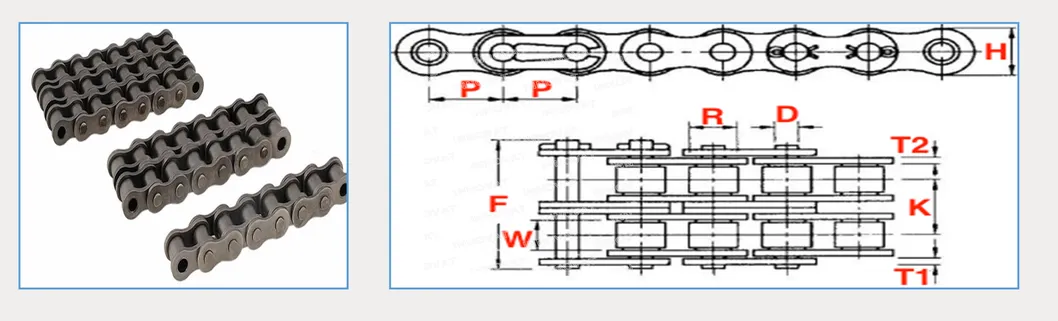

Chuỗi cuộn nhiều sợi được thiết kế để số lượng chân nhiều lần mạnh hơn so với ANSI hoặc Metric tương đương.Một ví dụ sẽ là # 80-2 dây chuyền cuộn kép là "hai lần" sức mạnh như ANSI 80-1 dây chuyền đơnCác chuỗi cuộn nhiều sợi của chúng tôi chắc chắn sẽ gây ấn tượng với sức mạnh kéo và các yếu tố hiệu suất hàng đầu trong ngành.Cung cấp lên đến mười hai (-12) chuỗi cuộn dây chúng tôi chắc chắn sẽ có chuỗi cuộn dây nhiều dây cho ứng dụng của bạnNgoài ra, chúng tôi cung cấp các dây chuyền cuộn nhiều sợi chống ăn mòn như không gỉ, niken và phủ phủ cũng như các dây chuyền chuỗi nhiều sợi.

Kích thước

Độ cao (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Trọng lượng (lbs/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

--

--

0.197"

0.154

05B-2

0.315"

0.222"

0.118"

0.197"

0.091"

0.571"

--

--

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904"

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

--

--

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102"

--

--

1.662"

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

--

--

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

--

--

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

--

--

3.063"

46.765
