Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thành phần hóa học: | Fe, C, Si, Mn, S, P | Hợp kim hay không: | Không hợp kim |
|---|---|---|---|
| Khả năng giải quyết dự án: | thiết kế đồ họa, thiết kế mô hình 3D, giải pháp tổng thể cho dự án | Ứng dụng: | Villa |
| Điều trị bề mặt: | Mạ kẽm nhúng nóng, sơn hoặc không xử lý | chiều dài lưới: | 1000mm |
| chiều rộng lưới: | 800mm | Chiều rộng thanh chịu lực x độ dày: | 25x3mm |
| hình dạng thanh chịu lực: | Loại lưới thép kiểu chữ I trơn, có răng cưa | hình dạng thanh chéo: | tròn, xoắn, hình dạng thanh |
| Kích thước mắt lưới: | 30x100mm | ||
| Làm nổi bật: | Lớp lưới thép đường đi bộ,Mạng lưới thép đặc biệt,Mạng lưới thép hàn |
||

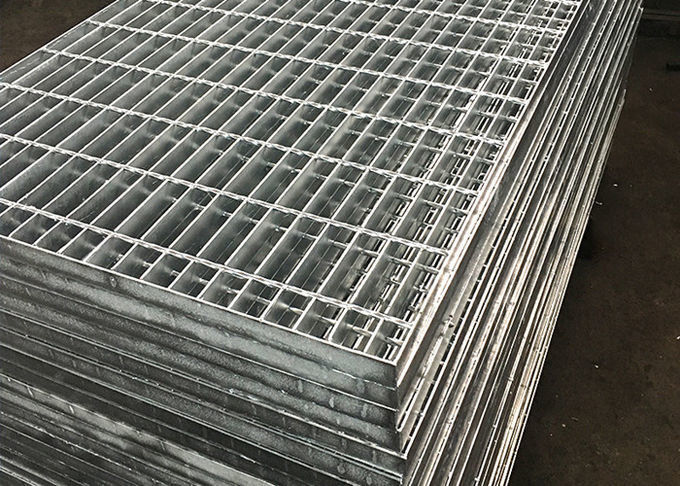

Vật liệu xây dựng Lưới thép không gỉ mạ kẽm nhúng nóng chịu lực nặng cho rãnh thoát nước/nắp thoát nước
Lưới thép thanh cũng được gọi là lưới thép. Lưới thép được tạo thành từ các thanh song song được kết nối với nhau bằng các thanh vuông góc. Các thanh thường được kết nối thông qua hàn áp lực máy hoặc hàn thủ công, tùy từng trường hợp. Tuy nhiên, có những cách khác để nối các thanh lại với nhau. Các phương án thay thế bao gồm tán đinh, ghép lưới khít (ép), và khóa ép. Phương pháp nối kinh tế nhất được xác định bởi vật liệu được sử dụng và độ dày của các thanh. Lưới thép thanh thường được làm bằng thép cacbon hoặc thép không gỉ. Nó có tỷ lệ độ bền trên trọng lượng rất cao và nhiều không gian mở, khiến nó trở thành một lựa chọn được sử dụng rộng rãi cho sàn công nghiệp. Tuy nhiên, nó cũng được sử dụng cho những thứ như cầu thang thoát hiểm, cống thoát nước đường phố và cầu.
Tại Tec-Sieve, cả tấm lưới thép hàn ép và tấm lưới thép khóa ép đều được sản xuất. Tấm lưới thép hàn ép của chúng tôi lý tưởng cho hầu hết các ứng dụng công nghiệp, bao gồm nhưng không giới hạn trong ngành dầu khí, ngành hóa dầu, ngành khai khoáng và trong các nhà máy điện, vì vậy hiện tại chúng tôi tập trung vào tấm lưới thép hàn ép của mình trong các mục sau.

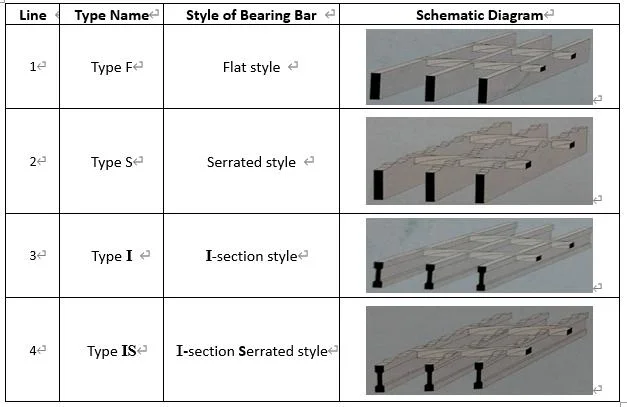

1. Các loại tấm lưới thép hàn ép theo kiểu thanh chịu lực
Lưu ý: Tại Tec-Sieve, ngoài các thanh ngang vuông xoắn nguội, thanh ngang tròn hoặc thanh ngang có gân cũng được cung cấp theo yêu cầu.
2. Kích thước của thanh chịu lực và thanh ngang
| Kích thước danh nghĩa và dung sai cho phép của thanh chịu lực | Kích thước của thanh ngang | ||
| Kích thước danh nghĩa (mm) | Dung sai cho phép (mm) (Tham khảo YB/T4001.1-2007) |
Diện tích mặt cắt (mm2) | |
| Độ dày | 3-10 | +0,2/-0,4 | 20 |
| Chiều sâu | 10-50 | +0,3/-0,9 | 32 |
| >50-75 | +0,4/-1,2 | 40 | |
| >75-100 | +0,7/-1,7 | ||
| Mã thông số kỹ thuật (Phiên bản đơn giản) |
Kích thước của thanh chịu lực | Thanh chịu lực khoảng cách (mm) |
Thanh ngang khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|
| Độ sâu (mm) | Độ dày (mm) | ||||
| G655/15/100 | 65 | 5 | 15 | 100 | 195,90 |
| G655/15/50 | 65 | 5 | 15 | 50 | 199,00 |
| G605/15/100 | 60 | 5 | 15 | 100 | 181,10 |
| G605/15/50 | 60 | 5 | 15 | 50 | 184,20 |
| G555/15/100 | 55 | 5 | 15 | 100 | 166,30 |
| G555/15/50 | 55 | 5 | 15 | 50 | 169,30 |
| G505/15/100 | 50 | 5 | 15 | 100 | 151,40 |
| G505/15/50 | 50 | 5 | 15 | 50 | 154,50 |
| G455/15/100 | 45 | 5 | 15 | 100 | 136,60 |
| G455/15/50 | 45 | 5 | 15 | 50 | 139,60 |
| G405/15/100 | 40 | 5 | 15 | 100 | 121,70 |
| G405/15/50 | 40 | 5 | 15 | 50 | 124,80 |
| G403/15/100 | 40 | 3 | 15 | 100 | 75,60 |
| G403/15/50 | 40 | 3 | 15 | 50 | 78,70 |
| G355/15/100 | 35 | 5 | 15 | 100 | 106,90 |
| G355/15/50 | 35 | 5 | 15 | 50 | 110,00 |
| G35315/100 | 35 | 3 | 15 | 100 | 66,60 |
| G353/15/50 | 35 | 3 | 15 | 50 | 69,60 |
| G325/15/100 | 32 | 5 | 15 | 100 | 98,00 |
| G325/15/50 | 32 | 5 | 15 | 50 | 101,00 |
| G323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| G323/15/50 | 32 | 3 | 15 | 50 | 64,20 |
| G255/15/100 | 25 | 5 | 15 | 100 | 77,20 |
| G255/15/50 | 25 | 5 | 15 | 50 | 80,30 |
| G253/15/100 | 25 | 3 | 15 | 100 | 48,40 |
| G253/15/50 | 25 | 3 | 15 | 50 | 51,50 |
| G205/15/100 | 20 | 5 | 15 | 100 | 62,40 |
| G205/15/50 | 20 | 5 | 15 | 50 | 65,50 |
| G203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| G203/15/50 | 20 | 3 | 15 | 50 | 42,40 |
| G605/20/100 | 60 | 5 | 20 | 100 | 135,30 |
| G605/20/50 | 60 | 5 | 20 | 50 | 138,30 |
| G555/20/100 | 55 | 5 | 20 | 100 | 124,30 |
| G555/20/50 | 55 | 5 | 20 | 50 | 127,30 |
| G505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| G505/20/50 | 50 | 5 | 20 | 50 | 116,30 |
| G503/20/100 | 50 | 3 | 20 | 100 | 70,80 |
| G503/20/50 | 50 | 3 | 20 | 50 | 73,80 |
| G455/20/100 | 45 | 5 | 20 | 100 | 102,20 |
| G455/20/50 | 45 | 5 | 20 | 50 | 105,20 |
| G405/20/100 | 40 | 5 | 20 | 100 | 91,20 |
| G405/20/50 | 40 | 5 | 20 | 50 | 94,20 |
| G403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| G403/20/50 | 40 | 3 | 20 | 50 | 60,30 |
| G355/20/100 | 35 | 5 | 20 | 100 | 80,20 |
| G355/20/50 | 35 | 5 | 20 | 50 | 83,20 |
| G353/20/100 | 35 | 3 | 20 | 100 | 50,50 |
| G353/20/50 | 35 | 3 | 20 | 50 | 53,50 |
| G325/20/100 | 32 | 5 | 20 | 100 | 73,60 |
| G325/20/50 | 32 | 5 | 20 | 50 | 76,60 |
| G323/20/100 | 32 | 3 | 20 | 100 | 46,40 |
| G323/20/50 | 32 | 3 | 20 | 50 | 49,40 |
| G255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| G255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| G253/20/100 | 25 | 3 | 20 | 100 | 36,90 |
| G253/20/50 | 25 | 3 | 20 | 50 | 39,90 |
| G205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| G205/20/50 | 20 | 5 | 20 | 50 | 50,10 |
| G203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| G203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| G655/30/100 | 65 | 5 | 30 | 100 | 100,40 |
| G655/30/50 | 65 | 5 | 30 | 50 | 103,40 |
| G605/30/100 | 60 | 5 | 30 | 100 | 92,90 |
| G605/30/50 | 60 | 5 | 30 | 50 | 95,90 |
| G555/30/100 | 55 | 5 | 30 | 100 | 85,40 |
| G555/30/50 | 55 | 5 | 30 | 50 | 88,40 |
| G505/30/100 | 50 | 5 | 30 | 100 | 77,90 |
| G505/30/50 | 50 | 5 | 30 | 50 | 80,90 |
| G503/30/100 | 50 | 3 | 30 | 100 | 49,60 |
| G503/30/50 | 50 | 3 | 30 | 50 | 52,60 |
| G455/30/100 | 45 | 5 | 30 | 100 | 70,40 |
| G455/30/50 | 45 | 5 | 30 | 50 | 73,40 |
| G405/30/100 | 40 | 5 | 30 | 100 | 62,90 |
| G405/30/50 | 40 | 5 | 30 | 50 | 65,60 |
| G403/30/100 | 40 | 3 | 30 | 100 | 40,30 |
| G403/30/50 | 40 | 3 | 30 | 50 | 43,30 |
| G355/30/100 | 35 | 5 | 30 | 100 | 55,40 |
| G355/30/50 | 35 | 5 | 30 | 50 | 58,40 |
| G353/30/100 | 35 | 3 | 30 | 100 | 35,60 |
| G353/30/50 | 35 | 3 | 30 | 50 | 38,60 |
| G325/30/100 | 32 | 5 | 30 | 100 | 50,90 |
| G325/30/50 | 32 | 5 | 30 | 50 | 53,90 |
| G323/30/100 | 32 | 3 | 30 | 100 | 32,80 |
| G323/30/50 | 32 | 3 | 30 | 50 | 35,80 |
| G255/30/100 | 25 | 5 | 30 | 100 | 40,40 |
| G255/30/50 | 25 | 5 | 30 | 50 | 43,40 |
| G253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| G253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| G205/30/100 | 20 | 5 | 30 | 100 | 33,00 |
| G205/30/50 | 20 | 5 | 30 | 50 | 36,00 |
| G203/30/100 | 20 | 3 | 30 | 100 | 21,60 |
| G203/30/50 | 20 | 3 | 30 | 50 | 24,60 |
| G655/40/100 | 65 | 5 | 40 | 100 | 78,70 |
| G655/40/50 | 65 | 5 | 40 | 50 | 81,70 |
| G605/40/100 | 60 | 5 | 40 | 100 | 72,90 |
| G605/40/50 | 60 | 5 | 40 | 50 | 75,90 |
| G555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| G555/40/50 | 55 | 5 | 40 | 50 | 70,10 |
| G505/40/100 | 50 | 5 | 40 | 100 | 61,20 |
| G505/40/50 | 50 | 5 | 40 | 50 | 64,20 |
| G503/40/100 | 50 | 3 | 40 | 100 | 39,60 |
| G503/40/50 | 50 | 3 | 40 | 50 | 42,60 |
| G455/40/100 | 45 | 5 | 40 | 100 | 55,40 |
| G455/40/50 | 45 | 5 | 40 | 50 | 58,40 |
| G405/40/100 | 40 | 5 | 40 | 100 | 49,60 |
| G405/40/50 | 40 | 5 | 40 | 50 | 52,60 |
| G403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| G403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| G355/40/100 | 35 | 5 | 40 | 100 | 43,80 |
| G355/40/50 | 35 | 5 | 40 | 50 | 46,80 |
| G353/40/100 | 35 | 3 | 40 | 100 | 28,60 |
| G353/40/50 | 35 | 3 | 40 | 50 | 31,60 |
| G325/40/100 | 32 | 5 | 40 | 100 | 40,30 |
| G325/40/50 | 32 | 5 | 40 | 50 | 43,30 |
| G323/40/100 | 32 | 3 | 40 | 100 | 26,40 |
| G323/40/50 | 32 | 3 | 40 | 50 | 29,40 |
| G255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| G255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| G253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| G253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| G205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| G205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| G203/40/100 | 20 | 3 | 40 | 100 | 17,60 |
| G203/40/50 | 20 | 3 | 40 | 50 | 20,60 |
| G655/60/50 | 65 | 5 | 60 | 50 | 49,00 |
| G555/60/50 | 55 | 5 | 60 | 50 | 42,40 |
| G505/60/50 | 50 | 5 | 60 | 50 | 39,00 |
| G455/60/50 | 45 | 5 | 60 | 50 | 35,70 |
| G405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| G403/60/50 | 40 | 3 | 60 | 50 | 21,70 |
| G325/60/50 | 32 | 5 | 60 | 50 | 27,00 |
| G323/60/50 | 32 | 3 | 60 | 50 | 18,50 |
| G255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| G253/60/50 | 25 | 3 | 60 | 50 | 15,70 |
| G205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| Mã thông số kỹ thuật (Phiên bản đơn giản) |
Kích thước của thanh chịu lực | Thanh chịu lực khoảng cách (mm) |
Thanh ngang khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|
| Độ sâu (mm) | Độ dày (mm) | ||||
| G10010/40/100 | 100 | 10 | 40 | 100 | 234,90 |
| G1008/40/100 | 100 | số 8 | 40 | 100 | 191,70 |
| G908/40/100 | 90 | số 8 | 40 | 100 | 173,10 |
| G808/40/100 | 80 | số 8 | 40 | 100 | 154,40 |
| G758/40/100 | 75 | số 8 | 40 | 100 | 145,10 |
| G756/30/100 | 75 | 6 | 30 | 100 | 140,10 |
| G756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| G706/30/100 | 70 | 6 | 30 | 100 | 131,10 |
| G706/40/100 | 70 | 6 | 40 | 100 | 103,20 |
| Mã thông số kỹ thuật (Phiên bản đơn giản) |
Kích thước của thanh chịu lực I (mm) | Tôi thanh khoảng cách (mm) |
Thanh ngang khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|||
| Tôi thanh Chiều cao (Chiều rộng) |
Độ dày mặt bích | Độ dày của hông | Chiều rộng mặt bích | ||||
| G757/30/50PWI | 75 | 7 | 4 | 12 | 30 | 50 | 126,10 |
| G757/30/100PWI | 75 | 7 | 4 | 12 | 30 | 100 | 120,70 |
| G657/30/50PWI | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| G657/30/100PWI | 65 | 7 | 4 | 10 | 30 | 100 | 104,80 |
| G607/30/50PWI | 60 | 7 | 4 | 10 | 30 | 50 | 99,10 |
| G607/30/100PWI | 60 | 7 | 4 | 10 | 30 | 100 | 96,10 |
| G557/30/50PWI | 55 | 7 | 4 | 8,5 | 30 | 50 | 90,30 |
| G557/30/100PWI | 55 | 7 | 4 | 8,5 | 30 | 100 | 87,30 |
| G507/30/50PWI | 50 | 7 | 4 | số 8 | 30 | 50 | 83,20 |
| G507/30/100PWI | 50 | 7 | 4 | số 8 | 30 | 100 | 80,20 |
| G505/30/50PWI | 50 | 5 | 3 | 8,5 | 30 | 50 | 62,80 |
| G505/30/100PWI | 50 | 5 | 3 | 8,5 | 30 | 100 | 59,80 |
| G445/30/50PWI | 44 | 5 | 3 | số 8 | 30 | 50 | 56,50 |
| G445/30/100PWI | 44 | 5 | 3 | số 8 | 30 | 100 | 53,50 |
| G385/30/50PWI | 38 | 5 | 3 | 7 | 30 | 50 | 49,90 |
| G385/30/100PWI | 38 | 5 | 3 | 7 | 30 | 100 | 46,90 |
| G325/30/50PWI | 32 | 5 | 3 | 6 | 30 | 50 | 43,30 |
| G325/30/100PWI | 32 | 5 | 3 | 6 | 30 | 100 | 40,30 |
| G255/30/50PWI | 25 | 5 | 3 | 4,5 | 30 | 50 | 35.10 |
| G255/30/100PWI | 25 | 5 | 3 | 4,5 | 30 | 100 | 32.10 |
| G757/40/50PWI | 75 | 7 | 4 | 12 | 40 | 50 | 101,00 |
| G757/40/100PWI | 75 | 7 | 4 | 12 | 40 | 100 | 95,60 |
| G657/40/50PWI | 65 | 7 | 4 | 10 | 40 | 50 | 88,50 |
| G657/40/100PWI | 65 | 7 | 4 | 10 | 40 | 100 | 83,20 |
| G607/40/50PWI | 60 | 7 | 4 | 10 | 40 | 50 | 78,90 |
| G607/40/100PWI | 60 | 7 | 4 | 10 | 40 | 100 | 75,90 |
| G557/40/50PWI | 55 | 7 | 4 | 8,5 | 40 | 50 | 71,90 |
| G557/40/100PWI | 55 | 7 | 4 | 8,5 | 40 | 100 | 68,90 |
| G507/40/50PWI | 50 | 7 | 4 | số 8 | 40 | 50 | 66,40 |
| G507/40/100PWI | 50 | 7 | 4 | số 8 | 40 | 100 | 63,40 |
| G505/40/50PWI | 50 | 5 | 3 | 8,5 | 40 | 50 | 50,40 |
| G505/40/100PWI | 50 | 5 | 3 | 8,5 | 40 | 100 | 47,40 |
| G445/40/50PWI | 44 | 5 | 3 | số 8 | 40 | 50 | 45,50 |
| G445/40/100PWI | 44 | 5 | 3 | số 8 | 40 | 100 | 42,50 |
| G385/40/50PWI | 38 | 5 | 3 | 7 | 40 | 50 | 40,30 |
| G385/40/100PWI | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| G325/40/50PWI | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| G325/40/100PWI | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| G255/40/50PWI | 25 | 5 | 3 | 4,5 | 40 | 50 | 28,70 |
| G255/40/100PWI | 25 | 5 | 3 | 4,5 | 40 | 100 | 25,80 |
Ứng dụng của sàn lưới thép

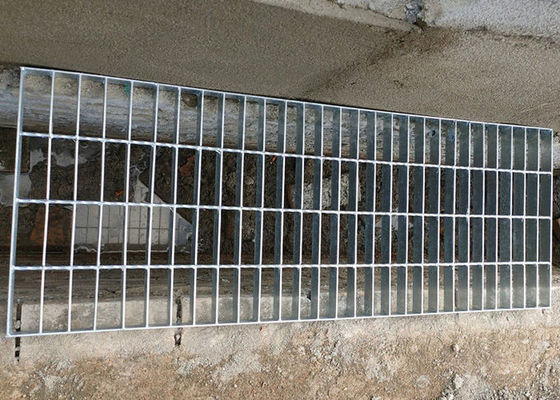

1) Có thể sử dụng trong xây dựng đô thị làm nắp rãnh thoát nước để thoát nước và giữ cho mặt đất khô ráo.
2) Lưới thép răng cưa sẽ được sử dụng ở cảng, bãi đậu xe, đất nông nghiệp và những nơi khác để làm sàn đi bộ cho người đi bộ và xe cộ ra vào và đi qua.
3) Lưới hàn rèn cũng sẽ được sử dụng cho nền tảng công nghiệp, nhà máy điện, ngành xử lý nước, nền tảng tháp, v.v.
4) Lưới thép răng cưa cũng có thể dùng làm lan can cho sân vườn, biệt thự, ban công, đường cao tốc, v.v.
