Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thành phần hóa học: | Fe, C, Si, Mn, S, P | Hợp kim hay không: | Không hợp kim |
|---|---|---|---|
| Khả năng giải quyết dự án: | thiết kế đồ họa, thiết kế mô hình 3D, giải pháp tổng thể cho dự án | Ứng dụng: | Villa |
| Điều trị bề mặt: | Mạ kẽm nhúng nóng, sơn hoặc không xử lý | chiều dài lưới: | 1000mm |
| chiều rộng lưới: | 800mm | Chiều rộng thanh chịu lực x độ dày: | 25x3mm |
| hình dạng thanh chịu lực: | Loại lưới thép kiểu chữ I trơn, có răng cưa | hình dạng thanh chéo: | tròn, xoắn, hình dạng thanh |
| Kích thước mắt lưới: | 30x100mm | ||
| Làm nổi bật: | Ghi sắt sàn galvanized,Gạch thép nền tảng hàn,Mạng lưới thép nền tảng bền |
||

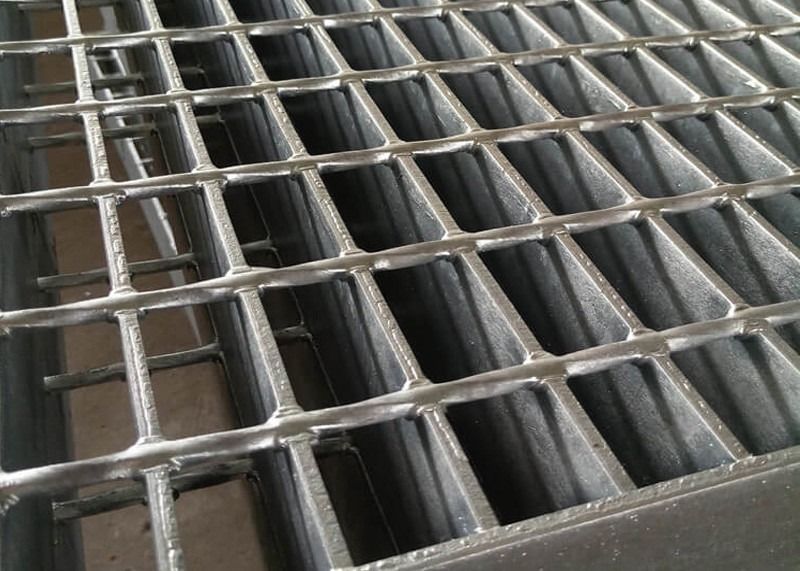

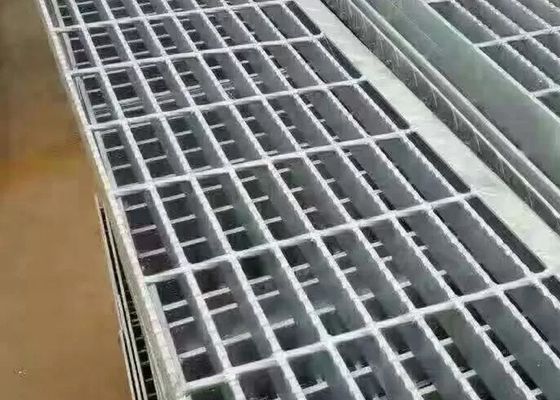

Đường dây thép nền tảng bền Grated thép kẽm Grated thép hàn Grated thép
Mạng lưới thép thép cũng được gọi là lưới thép. Mạng lưới thép bao gồm các thanh song song được kết nối với nhau bằng các thanh vuông.Các thanh thường được kết nối thông qua máy hàn áp suất hoặc hàn thủ côngTuy nhiên, có những cách khác để kết nối các thanh với nhau. Các lựa chọn thay thế bao gồm niveting, chặt chẽ lưới (swaging), và nhấn khóa.Phương pháp kết nối tiết kiệm nhất được xác định bởi các vật liệu được sử dụng và độ dày của thanhCác lưới thanh thép thường được làm bằng thép carbon hoặc thép không gỉ.làm cho nó trở thành một lựa chọn được sử dụng rộng rãi cho sàn công nghiệpTuy nhiên, nó cũng được sử dụng cho những thứ như thang thoát hiểm, cống rãnh đường phố và cầu.
Tại Tec-Sieve, cả bảng lưới thép thanh được hàn ép và bảng lưới thép thanh bị khóa ép đều được sản xuất.Bảng lưới thép thanh hàn của chúng tôi là lý tưởng cho hầu hết các ứng dụng công nghiệp, bao gồm nhưng không giới hạn ngành công nghiệp dầu khí, ngành hóa dầu, ngành khai thác mỏ và trong các nhà máy điện,vì vậy bây giờ chúng tôi tập trung vào báo chí của chúng tôi hàn thép thanh lưới bảng trong các.
1. Các loại tấm lưới thép rào đúc áp lực theo phong cách của các thanh xích
Lưu ý: Tại Tec-Sieve, ngoài các thanh ngang hình vuốt lạnh, các thanh ngang tròn hoặc các thanh ngang có ruột cũng có sẵn theo yêu cầu.
2. Kích thước của các thanh và thanh ngang
| Kích thước danh nghĩa và dung sai cho phép của các thanh nắp | Kích thước của các thanh chéo | ||
| Kích thước danh nghĩa (mm) | Độ khoan dung cho phép (mm) (Xem YB/T4001.1-2007) |
Vùng phần (mm2) | |
| Độ dày | 3-10 | +0.2/-0.4 | 20 |
| Độ sâu | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | +0,4/-1.2 | 40 | |
| >75-100 | +0.7/-1.7 | ||
| Mã thông số kỹ thuật (Phần đơn giản hóa) |
Kích thước của thanh nắp | Đường đệm Khoảng cách (mm) |
Cross Bar Khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|
| Độ sâu (mm) | Độ dày (mm) | ||||
| G655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| G655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| G605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| G605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| G555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| G555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| G505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| G505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| G455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| G455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| G405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| G405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| G403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| G403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| G355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| G355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| G35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| G353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| G325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| G325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| G323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| G323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| G255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| G255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| G253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| G253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| G205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| G205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| G203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| G203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| G605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| G605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| G555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| G555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| G505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| G505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| G503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| G503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| G455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| G455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| G405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| G405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| G403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| G403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| G355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| G355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| G353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| G353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| G325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| G325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| G323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| G323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| G255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| G255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| G253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| G253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| G205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| G205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| G203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| G203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| G655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| G655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| G605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| G605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| G555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| G555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| G505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| G505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| G503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| G503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| G455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| G455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| G405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| G405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| G403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| G403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| G355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| G355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| G353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| G353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| G325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| G325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| G323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| G323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| G255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| G255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| G253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| G253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| G205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| G205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| G203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| G203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| G655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| G655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| G605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| G605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| G555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| G555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| G505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| G505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| G503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| G503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| G455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| G455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| G405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| G405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| G403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| G403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| G355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| G355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| G353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| G353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| G325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| G325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| G323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| G323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| G255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| G255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| G253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| G253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| G205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| G205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| G203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| G203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| G655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| G555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| G505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| G455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| G405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| G403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| G325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| G323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| G255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| G253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| G205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| Mã thông số kỹ thuật (Phần đơn giản hóa) |
Kích thước của thanh nắp | Đường đệm Khoảng cách (mm) |
Cross Bar Khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|
| Độ sâu (mm) | Độ dày (mm) | ||||
| G10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| G1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| G908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| G808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| G758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| G756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| G756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| G706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| G706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| Mã thông số kỹ thuật (Phần đơn giản hóa) |
Kích thước của vòng bi I (mm) | I Bar Khoảng cách (mm) |
Cross Bar Khoảng cách (mm) |
Trọng lượng danh nghĩa (kg/m2) |
|||
| I Bar Chiều cao (Bộ rộng) |
Độ dày miếng lót | Độ dày bên cạnh | Chiều rộng của sườn | ||||
| G757/30/50PWI | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| G757/30/100PWI | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| G657/30/50PWI | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| G657/30/100PWI | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| G607/30/50PWI | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| G607/30/100PWI | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| G557/30/50PWI | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| G557/30/100PWI | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| G507/30/50PWI | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| G507/30/100PWI | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| G505/30/50PWI | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| G505/30/100PWI | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| G445/30/50PWI | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| G445/30/100PWI | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| G385/30/50PWI | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| G385/30/100PWI | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| G325/30/50PWI | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| G325/30/100PWI | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| G255/30/50PWI | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| G255/30/100PWI | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| G757/40/50PWI | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| G757/40/100PWI | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| G657/40/50PWI | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| G657/40/100PWI | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| G607/40/50PWI | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| G607/40/100PWI | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| G557/40/50PWI | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| G557/40/100PWI | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| G507/40/50PWI | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| G507/40/100PWI | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| G505/40/50PWI | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| G505/40/100PWI | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| G445/40/50PWI | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| G445/40/100PWI | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| G385/40/50PWI | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| G385/40/100PWI | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| G325/40/50PWI | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| G325/40/100PWI | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| G255/40/50PWI | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| G255/40/100PWI | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
Tính năng sản phẩm
| Tiết kiệm dữ liệu | trong cùng một điều kiện tải, cách hiệu quả nhất để lưu dữ liệu, và theo đó, dữ liệu của cấu trúc hỗ trợ có thể được giảm. |
| Giảm đầu tư | tiết kiệm dữ liệu, tiết kiệm lao động, tiết kiệm thời gian, không có vệ sinh và bảo vệ. |
| Việc xây dựng rất đơn giản. | thiết bị tấm lưới thép được kẹp hoặc hàn trên hỗ trợ được cài đặt sẵn và một người có thể hoàn thành nó |
| Tiết kiệm thời gian | sản phẩm không cần phải được xử lý lại tại chỗ, nghĩa là thiết bị rất nhanh. |
| Sức bền | sau khi xử lý chống ăn mòn kẽm ngâm nóng trước khi rời khỏi nhà máy, tác động và sức đề kháng áp lực có thể mạnh mẽ |
| Đường bi hiện đại | ngoại hình đẹp, quy hoạch tiêu chuẩn, thông gió và ánh sáng, cho mọi người một cảm giác hiện đại của tất cả các lưu thông |
| Chống bẩn | Lượng lớn, không có nước mưa, tuyết và bụi. |
| Giảm sức kháng gió | do thông gió tốt, chống gió nhỏ trong gió mạnh, giảm thiệt hại gió. |
| Chất chống mài | Hiệu suất chống trượt và các chức năng khác. |
| Kế hoạch đơn giản | không có chùm hỗ trợ nhỏ, cấu trúc đơn giản, lập kế hoạch đơn giản; Không cần thiết để lập kế hoạch chi tiết lưới thép, chỉ chỉ định loại có thể, nhà máy có thể lập kế hoạch cho khách hàng. |
