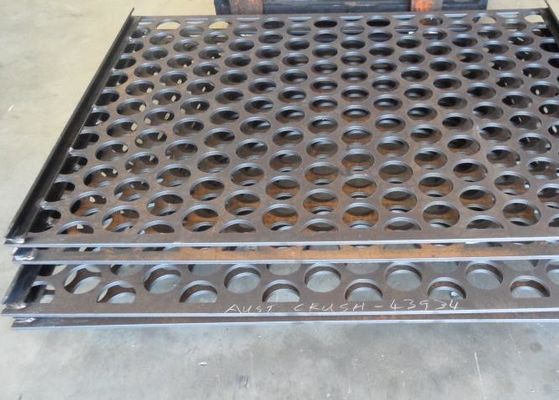

NM300 Stained Metal Punch Plate Screening Cold Rolled Stainless Steel Sheet Với Mô hình lỗ tròn

Màng tấm đụclà vật liệu sàng lọc chính trong đá nghiền nát. Nó cũng được sử dụng để sàng lọc da đầu. Chúng sẽ chịu được sàng lọc thô, nặng và do đó tồn tại lâu hơn hầu hết các loại sàng lọc khác.Sản phẩm là đòi hỏi môi trường.


1. Màn hình rung lỗ - Tiêu chuẩn
Số lượng - Chỉ số tấm màn hình lỗ với cùng độ dày, chiều rộng, chiều dài, lỗ và thanh.

2. Độ dày - Chỉ định bằng inch hoặc số đo.

● 1. Thép - Sử dụng bảng Std. Ga. Hoa Kỳ.

● 2. Thép không gỉ - Sử dụng bảng Std. Ga. Hoa Kỳ.

● 3. Monel - Sử dụng bảng số liệu của Hoa Kỳ.

● 4. Đồng, đồng, kim loại Muntz & nhôm - Sử dụng B & S Ga. Bảng.

3. Loại kim loại - Chỉ định loại kim loại cần thiết. Bảng thép: tối thiểu 0,20 C và tối thiểu 0,40 Mn được sử dụng. Bảng thép chống xói (AR); tối thiểu 0,35 C và tối thiểu 1,20 Mn.

4. chiều rộng - "chiều rộng" là kích thước theo góc thẳng với dòng chảy của vật liệu. Xác định chiều rộng tổng thể. Nếu cần phải có sườn móc, hãy xác định: "chiều rộng (đánh giá bên ngoài sườn móc)." Sự khoan dung của chiều rộng: cộng 0" trừ 1/4".

5. Chiều dài - "chiều dài" là kích thước của tấm màn hình lỗ song song với dòng chảy của vật liệu đang được sàng lọc. Xác định chiều dài tổng thể. Độ khoan dung của chiều dài màn hình:cộng 0" trừ 1/4".

6. Kích thước và hình dạng lỗ hổng - Nhấp vào đây để tìm các lỗ hổng có sẵn.

7. Phân bố của lỗ thủng - Phân bố từng giai đoạn (600 mẫu) là tiêu chuẩn.

8. Bar - "Bar" là kim loại giữa các lỗ thủng và được đo ở điểm mà lỗ thủng gần nhất.

9Phương pháp gắn tấm màn hình lỗ vào màn hình rung:

● 1. Hook Flanges - Đối với các màn hình rung "loại căng" tiêu chuẩn, chỉ định "Hook Flanges" ((Chọn ở đây).

● 2. Bolted đến khung của màn hình rung - Nếu

● 3. tấm màn hình lỗ phải được bóp, gửi phác thảo cho thấy vị trí, kích thước và loại lỗ bóp.

● 4. Cũng xác định chiều rộng của các biên trống ở hai bên và đầu của tấm màn hình lỗ.

10. Crowned Screens - Nếu một tấm màn hình sẽ được "crowned", hãy chỉ số lượng vương miện được đo ở đường trung tâm. Trừ khi được chỉ định khác,vương miện tiêu chuẩn cho màn hình dày 1/16 "và nặng hơn sẽ được trang bị như sau:: Đối với màn hình rung rộng 3' hoặc 4' -1/2" vương miện. Đối với màn hình rung rộng 5' -3/4" vương miện. Đối với màn hình rung rộng 6' và vương miện rộng -1".

11Thông tin khác:

● 1. Đối với lỗ hổng lỗ hổng - xác định xem kích thước dài của lỗ hổng có song song với chiều rộng hoặc chiều dài của tấm màn hình lỗ hổng không.

● 2. Nếu màn hình sẽ được "lồng" để phân phối hoặc làm chậm dòng chảy của vật liệu, hãy xác định.

● 3. Đối với màn hình cần "các thanh trượt" để cắt bỏ vật liệu quá lớn, hãy chỉ định kích thước và vị trí của thanh.

12. Clamp Bars (Skirt Boards) - Có thể được cung cấp như một sản phẩm tiêu chuẩn hoặc tùy chỉnh theo yêu cầu của bạn với hoặc không có lỗ tròn hoặc vuông.

Vật liệu:

Chúng tôi có thể cung cấp một loạt các tấm đục, hoặc đục hoặc hồ sơ plasma trong thép nhẹ và thép không gỉ.

Loại cạnh:

hàn liền mạch với 45/60 độ gấp tấm thép nhẹ hoặc tấm thép không gỉ

Màn hình xoay lỗ - Tiêu chuẩn
Số lượng - Chỉ số các phần màn hình cần thiết (xem hình trên).

Độ dày - Chỉ định bằng inch hoặc số đo.

Thép - Hoa Kỳ Std. Ga. Bảng sửa đổi 11/42.

Monel - U.S. Std. Ga. Bảng

Thép không gỉ - Bảng Std. Ga.

Đồng, Muntz, nhôm - B&S Ga. Bảng

Loại kim loại - Chỉ định loại kim loại cần thiết. Bảng thép: tối thiểu.20 C và tối thiểu.40 Mn được sử dụng. Bảng thép chống mài mòn (AR): tối thiểu.35 C và tối thiểu 1.20 Mn.

Chiều kính - Chỉ định đường kính bên ngoài chính xác hoặc đường kính bên trong chính xác của phần màn hình lỗ bằng inch.

Chiều dài - Chỉ định chiều dài của phần màn hình (xem hình trên).

Kích thước và hình dạng lỗ hổng - Xem trang 4 cho các lỗ hổng có sẵn.

Sự sắp xếp của các lỗ hổng - Sự sắp xếp theo giai đoạn (600 mẫu) là tiêu chuẩn cho tấm màn hình lỗ hổng khi được sử dụng trên màn hình quay.

Bar - "bar" là kim loại giữa các lỗ hổng và được đo ở điểm lỗ hổng gần nhất.

Các phân đoạn - Xác định số lượng các phân đoạn cho mỗi phần. (Xem hình trên).

Phương pháp lắp ráp các phân đoạn tấm màn hình lỗ để tạo ra các phần và/hoặc xi lanh

Vòng mông - Không được gắn chặt.

Thân - Clamp tiêu chuẩn.

Đằng sau lưng - dây đeo chuẩn.

Các khớp đùi - Khớp đùi STD là 11/2 "đối với 2" (tối thiểu vòng đùi 11/2").

Thông tin khác - Nếu cần lỗ đệm để gắn vào khung hoặc các biên đặc biệt, hãy nộp bản phác thảo.

Nếu cần lỗ hổng khe và sự sắp xếp khe là quan trọng,Chỉ ra liệu chiều dài của các khe cắm có song song với chiều dài của phần màn hình hay song với chu vi của phần màn hình.
