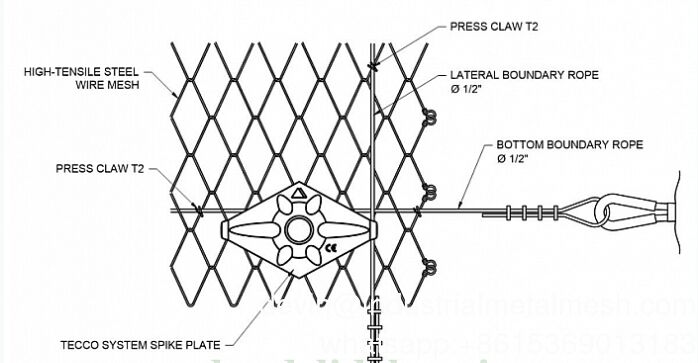

Các thành phần của hệ thống TECCO G65/4

Các thành phần lưới tecco bền cao

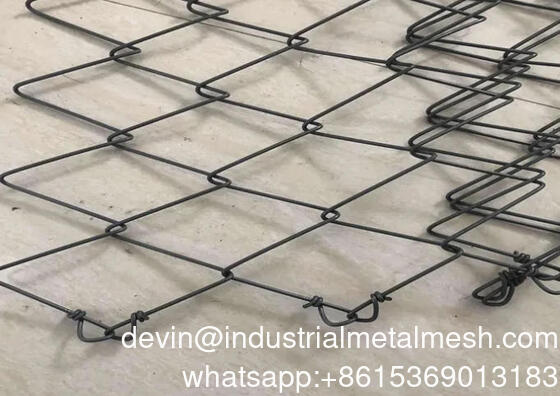

• Tecco lưới. Phần chính của thép cao độ bền cao độ bền tecco lưới cho Slope Rock hệ thống bảo vệ rơi hệ thống.Nó được làm bằng dây thép bền cao và có khả năng chống ăn mòn tuyệt vờiĐộ bền kéo 1770 N / m2 cung cấp bảo vệ tối đa cho sườn núi và con người.
• Chân thép. Chân thép được làm bằng thanh thép biến dạng có đường kính 25 mm, nó chủ yếu được sử dụng để cố định lưới tecco có độ bền cao trên sườn đá hoặc đất.Nó có thể cung cấp toàn bộ sự ổn định để dốc và lưới tecco.
• Bảng nhọn kiểu móng tay. Bảng nhọn kiểu móng tay thường được sử dụng với móng tay để buộc lưới tecco có độ bền cao vào sườn dốc một cách vững chắc.Thiết kế móng vuốt làm cho tấm gai một cấu trúc ổn định và vững chắc hơn.
• Mái đất hoặc đá. Được sử dụng với tấm gai kiểu móng vuốt để cố định lưới tecco có độ bền cao lên núi. Sức mạnh kéo cao và cấu trúc vững chắc làm cho nó có tuổi thọ dài và tình trạng tốt.
• Kẹp. Kẹp được sử dụng để kết nối lưới tecco bền cao bên cạnh một cách vững chắc. Nó là một sự thay thế cho sợi dây thừng và kết nối thường không chồng chéo.
• Dây may. Nó được sử dụng để kết nối các lưới tecco láng giềng. Và kết nối thường có chồng chéo. Nó có thể được sử dụng để thay thế các kẹp.
• Sợi dây giới hạn.Đi qua lưới tecco cao độ kéo và sau đó được gắn vào neo cho lưới tecco cao độ kéo và sự ổn định của hệ thống.


1. loại dây thép cao độ kéo
2. Hình lưới: Rhomboid
3. Chiều kính dây: 4 mm

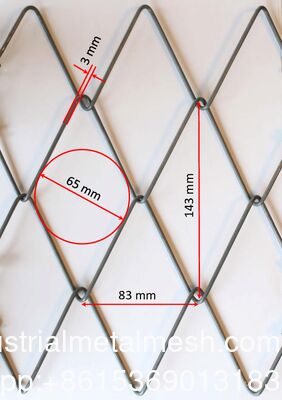

4. Kích thước đường chéo lưới: 3,27 x 5,43 inch (83 x 138 mm) với sự biến đổi +/- 3%
5. Chiều rộng lưới: 2,56 inch (65 mm) với độ biến đổi +/- 3%
6. Tổng chiều cao lưới: 0,59 inch (15 mm) với sự biến đổi +/- 10%
7. Mở lưới: 0,28 inch (7 mm) với độ biến đổi +/- 10%
8. Độ bền kéo: ≥ 256 ksi (≥ 1765 MPa)
9. Bảo vệ chống ăn mòn: GEOBRUGG SUPERCOATING® (bao gồm 95% kẽm và 5% nhôm)
10. Khả năng tải và đặc tính cơ học: 10. Sức mạnh kéo của lưới: ≥ 17,1 kips/ft (≥ 250 kN/m)
11. Kháng chống đâm: 62,9 môi / 83,2 cú đấm (≥ 290 kN / ≥ 370 kN)
12. Kháng chống cắt: 31,5 kips / 41,6 kips (≥ 140 kN / ≥ 185 kN)
13. Chống chống lại căng thẳng kéo song song độ: 11,2 kips / 16,9 kips (≥ 50 kN / ≥ 75 kN)
14. Chiều dài trong thử nghiệm sức kéo theo chiều dài: Ít hơn 6,0%

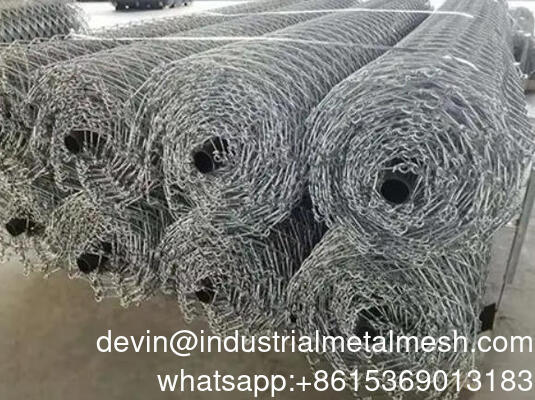

15. Kích thước cuộn: 15.
16. Chiều dài cuộn: 98,4 feet (30 mét)
17. Tổng bề mặt mỗi cuộn: 1130 ft2 (105 m2)
18. Trọng lượng trên mỗi Square Foot: 0,676 lbs/ft2 (3,3 kg/m2)
19. Tổng trọng lượng mỗi cuộn: 764 lbs (347 kg)

Ưu điểm của lưới tecco bền cao
Mạng bảo vệ sơn đá cung cấp một số lợi ích so với các loại biện pháp bảo vệ sơn đá khác.Không giống như các biện pháp bảo vệ sụp đổ đá khác như rào cản và hàng ràoNgoài ra, chúng có thể được lắp đặt nhanh chóng, giảm thiểu sự gián đoạn cho khu vực xung quanh.
Màng tecco cao độ kéo cao cũng được dệt trong cấu trúc kim cương và khá thuận tiện để lưu trữ.Nó là dễ dàng và nhanh chóng để mở và lắp đặt lưới tecco cao độ kéo với sự giúp đỡ của công nghệ cơ khí, mà phần lớn tiết kiệm thời gian cho dự án.


Quá trình lắp đặt hệ thống chính xác của lưới tecco bền cao
Giai đoạn I: Làm sạch và san bằng độ dốc theo yêu cầu thiết kế
Giai đoạn II: Xác định tất cả các điểm quan trọng trên một sườn dốc (khoảng cách móng theo giá trị thiết kế, các điểm khoan, v.v.)
Giai đoạn III: Công việc khoan và lắp đặt đinh
Giai đoạn IV: Chọn các điểm neo trong các lỗ hổng hoặc cắt và chuẩn bị các vách xung quanh đầu móng
Giai đoạn V:Lắp đặt hệ thống thoát nước hoặc các yếu tố cần thiết khác
Giai đoạn VI: Thiết lập thảm kiểm soát xói mòn TECMAT® để tăng cường làm xanh nếu vật liệu đất có thể được rửa đi
Giai đoạn VII: Tháo và cố định lưới TECCO®
Giai đoạn VIII: Kết nối các tấm lưới riêng lẻ bằng kẹp kết nối
Giai đoạn IX: Lắp đặt dây neo dây với đầu linh hoạt và dây giới hạn
Giai đoạn X: Hệ thống áp lực theo giá trị thiết kế bằng một chìa khóa mô-men xoắn
Giai đoạn XI: Làm xanh dốc (trồng hạt, trồng thủy tinh, v.v.)
