Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hình dạng lỗ: | hình vuông, hình chữ nhật | Chiều rộng: | 1-3m |
|---|---|---|---|
| Kích thước lỗ: | 2.5cm-150cm | Vật liệu: | Sợi đen hoặc kẽm |
| Hoạt động: | hoàn toàn tự động | Hệ thống điều khiển: | PLC màn hình cảm ứng |
| Điện áp: | 220V/380V/415V/440V | Vật liệu đầu hàn: | Đồng cao Chromium |
| Làm nổi bật: | Máy tạo lưới thép thanh thẳng,Máy hàn lưới thép thanh thẳng,Máy hàn lưới thép GWC3300 |
||
GWC3300 máy hàn và tạo hình lưới thép thanh thẳng
Đề xuất kỹ thuật và báo giá
Đề xuất kỹ thuật cho GWC3300 Máy hàn và hình thành lưới thanh thẳng
Mục đích
Các GWC3300 thẳng thanh CNC thép hàn lưới tạo ra máy là một thiết bị chuyên dụng để xây dựng lưới hàn thép.
Nguyên tắc của hàn điểm kháng là để hàn các thanh dọc và ngang của các thanh thép thành một lưới rắn theo các yêu cầu đặt ra.
Các nguyên liệu thô có thể là thép râu lamin lạnh, thép mịn lamin lạnh hoặc thép râu lamin nóng.
Máy này bao gồm một cơ chế hàn, một cơ chế cung cấp tăng cường dọc và ngang, một cơ chế lưới bước, một cơ chế rơi lưới và vận chuyển, và một hệ thống khí nén

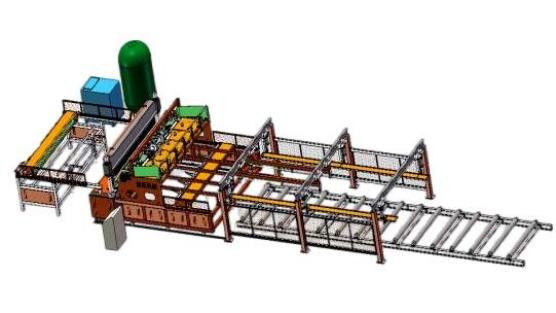

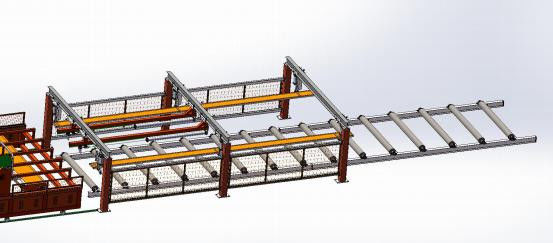

Đường dây sản xuất lưới hàn thép (sản phẩm đang được cập nhật liên tục, hình ảnh chỉ để tham khảo, tùy thuộc vào sản phẩm thực tế)
2Các tiêu chí lựa chọn
JG/T5115-1999 "Cỗ máy đúc vải thép"
GB/T1499-2002 "Vải thép hàn cho bê tông tăng cường"
3, Các thông số hiệu suất kỹ thuật chính
| Tên tham số | Đơn vị | dữ liệu | ghi chú | |
| Chiều kính thanh thép hàn | mm | F5-F 12 | ||
| Chiều rộng lưới tối đa | mm | 3300 | ||
|
Kích thước lưới
|
Khoảng cách thanh theo chiều dài | mm | 100, 150, 200... (Không cần thay máy) | |
| Khoảng cách thanh chéo | mm |
400 Chế độ điều chỉnh không bước (30 tùy chọn khác nhau cho một màn hình duy nhất) |
||
| Số khớp hàn | khớp | 30 | Áp suất xi lanh | |
| Tần số hàn | thời gian/phút | 50 - 90 | ||
| Khả năng hàn tối đa | mm | ¢ 12+¢ 12 | ||
| Công suất biến áp hàn | KVA | 160×16 | ||
| Capacity của bộ biến áp chính | KVA | 400 | ||
| Tốc độ tải tạm thời của bộ biến áp hàn | 30% | |||
| điện áp cung cấp | V | 380 | ||
| Tần số hiện tại | Hz | 50 | ||
| Áp suất làm việc của hệ thống khí nén | Mpa | ≥ 0.8 | ||
2
|
áp suất nước làm mát P |
Mpa | 0.2≤P<0.3 | |
| Tiêu thụ không khí nén | M3/phút | ≥ 3 | |
| Phương pháp nạp của gia cố dọc |
Sự thẳng thắn và thẳng thắn
≤3mm/ 1000mm |
||
| Phương pháp cắt vật liệu thanh ngang |
Sự thẳng thắn và thẳng thắn
≤3mm/ 1000mm |
||
| Kích thước tổng thể (chiều dài × chiều rộng × chiều cao) | m | 43 x 5. 1 x 2.3 | |
| Tổng trọng lượng thiết bị | T | ~22 |
